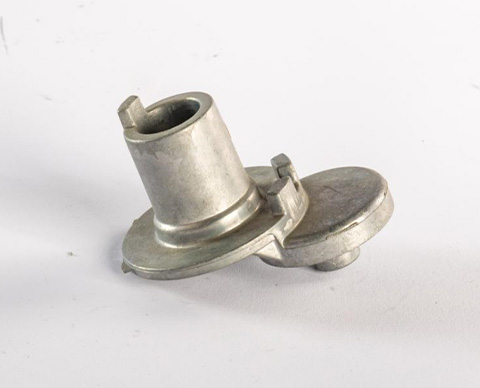

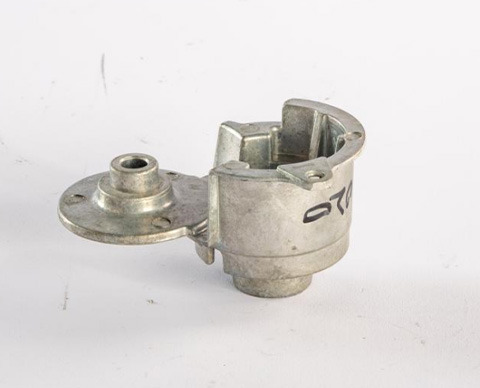

在汽車發動機正時系統、工業傳動裝置等關鍵機械結構中，張緊器通過彈性元件推動活動組件抵消傳動帶（或鏈條）的松弛量，同時適應熱脹冷縮位移，是維持傳動穩定的核心部件。鋁壓鑄件因密度低、鑄造流動性好、可集成復雜結構等特點，被廣泛用于張緊器外殼、滑塊、導向部件等組件的制造。然而，部分鋁壓鑄張緊器在實際運行中常因精度不足（如尺寸偏差、表面粗糙度超標、形位公差超差）產生異響（如高頻嘯叫、周期性咔嗒聲），不僅影響設備可靠性，還降低用戶體驗。本文從張緊器的工作原理切入，深入分析精度不足與異響的關聯機制，并提出針對性解決策略。
一、張緊器的工作原理與精度敏感特性
張緊器的核心功能是通過彈性元件（如螺旋彈簧、橡膠阻尼塊）的預緊力，推動活動組件（如滑塊、擺臂）動態補償傳動帶/鏈條的松弛量，同時適應發動機運轉時的溫度變化（鋁制部件熱膨脹系數約23×10??/℃）與負載波動。其精度敏感特性集中體現在關鍵配合部位、表面質量及形位公差三個方面。
1. 關鍵配合部位的間隙控制
滑塊與導軌的間隙需嚴格控制在0.02-0.05mm范圍內——間隙過小（如低于0.01mm）會導致金屬間直接接觸，引發卡滯；間隙過大（如超過0.08mm）則使活動部件在運動中因慣性晃動，撞擊導軌邊緣產生異響。齒輪（或凸輪）嚙合間隙若超出0.03-0.08mm的設計范圍，間隙過大會導致嚙合時產生撞擊，間隙過小則可能引發卡死。軸孔配合方面，導向軸與襯套的過盈量一般為0.01-0.03mm，過盈不足易導致松動，過大則增加摩擦阻力，兩者均可能引發異常噪音。
2. 表面質量對摩擦行為的影響
滑動接觸面（如滑塊與導軌、軸與襯套）的微觀粗糙度（Ra值）需≤0.8μm。粗糙度過高時，接觸點應力集中加劇，加速磨損并產生摩擦異響；若粗糙度過低（如過度拋光導致潤滑不足），也可能因潤滑膜不穩定引發異常摩擦。平面度與垂直度同樣是重要指標，安裝基準面（如張緊器殼體與發動機的貼合面）的平面度需≤0.05mm，垂直度≤0.1mm，超差會導致受力不均，引發局部異常振動。
3. 形位公差對運動穩定性的作用
同軸度與平行度是影響運動穩定性的關鍵形位公差。旋轉部件（如帶輪、偏心軸）的同軸度公差一般為Φ0.02-0.05mm，超差會導致旋轉偏擺，產生離心力激發的振動噪音；導軌與滑塊的平行度需≤0.03mm，超差會使滑塊運動軌跡偏移，與導軌非設計面接觸產生異響。
二、鋁壓鑄件精度不足引發異響的具體表現與內在機理
1. 典型異響類型與對應精度問題
高頻嘯叫（＞800Hz）通常與滑塊-導軌間隙過小（如因鑄造收縮不均使間隙縮小至0.005mm）或表面Ra值過高（＞1.6μm）相關。金屬間直接接觸產生粘滑效應（stick-slip），即接觸面交替出現靜摩擦與動摩擦，激發高頻振動。周期性咔嗒聲（50-300Hz）多由軸孔配合過盈量不足（＜0.01mm）或齒輪嚙合間隙過大（＞0.1mm）引發，活動部件在運動中因間隙過大產生間歇性撞擊。低沉摩擦聲（＜300Hz）則與導向軸與襯套同軸度超差（＞Φ0.05mm）或平面度偏差（＞0.1mm）有關，局部應力集中導致沉悶的“沙沙”聲，隨溫度升高（鋁膨脹）音量可能增大。
2. 精度不足與異響的關聯機理
間隙失控是引發非穩定接觸的關鍵因素。當滑塊與導軌的實際間隙偏離設計值（如過小或過大），金屬間接觸狀態異常，要么因粘滑效應產生高頻振動，要么因間隙過大引發撞擊噪音。表面缺陷（如縮松導致的微觀凹坑、澆口殘留形成的凸起）會減小實際接觸面積，增加局部應力集中，加速磨損并改變摩擦系數的非線性變化，從而產生異響。形位誤差累積則會導致運動失穩，如同軸度超差使旋轉部件偏擺，產生離心力激發的振動；平行度偏差使滑塊運動軌跡偏移，與導軌側面發生間歇性摩擦，形成低頻噪音。
三、提升張緊器鋁壓鑄件精度的關鍵控制措施
1. 模具設計與制造精度優化
模具的分型面與型芯定位精度直接影響鑄件輪廓。采用高精度定位銷（直徑公差H6/g5）與錐面配合結構，確保動模與定模的分型面貼合間隙≤0.01mm，避免合模錯位導致的關鍵配合面（如滑塊槽）位置度超差。澆注系統布局需避免金屬液高速沖擊關鍵區域（如齒輪安裝位），通過Moldflow模擬優化內澆口位置與流道截面，使充填速度均勻，減少因凝固順序差異導致的尺寸收縮不一致。模具材料選用H13鋼（硬度HRC48-52）并氮化處理（表面硬度HV900-1100），配合冷卻水道精準控溫（溫差≤±5℃），減少模具熱變形對鑄件尺寸波動的影響。
2. 壓鑄工藝參數精準匹配
鋁液溫度與充填控制是保證尺寸穩定性的基礎。將鋁液溫度穩定在680-700℃，避免過高溫度導致收縮率增大或過低溫度造成流動性不足。高速射速階段（充填前30%行程）控制在0.8-1.0m/s，確保金屬液平穩填充復雜型腔（如帶輪安裝槽），減少卷氣或冷隔造成的表面缺陷。增壓與持壓參數需根據配合面要求優化，*終增壓壓力設定為80-90MPa，保證薄壁配合面（如滑塊端面）的致密性，避免縮松導致的間隙異常；持壓時間根據*厚部位壁厚調整（如5mm壁厚持壓15-20秒），確保尺寸穩定性。模具溫度控制同樣關鍵，關鍵配合面所在區域的模具溫度維持在200-220℃，通過熱電偶實時監測并反饋調節，減少因溫度波動導致的鑄件尺寸偏差。
3. 后處理與檢測技術的協同應用
壓鑄完成后，對張緊器進行180-200℃×2-3小時的去應力退火，降低殘余應力導致的后期變形（實測顯示可減少尺寸漂移量約60%）。對精度要求*高的配合面（如軸孔、齒輪安裝位），采用數控銑削或磨削加工（如軸孔加工至IT6級公差，表面Ra≤0.4μm），修正壓鑄過程中的尺寸偏差。全尺寸檢測與追溯體系不可或缺，使用三坐標測量儀檢測關鍵尺寸（如滑塊-導軌間隙、齒輪嚙合間隙），配合光學掃描儀獲取表面形貌數據（分析Ra值分布），建立單件產品的精度檔案，用于追溯模具磨損或工藝波動的影響。
四、驗證與案例實踐
某汽車發動機正時張緊器（鋁壓鑄殼體+鋼制滑塊組件）曾因異響問題返修率高達12%。經分析，主要原因是滑塊導軌的壓鑄尺寸偏差（實際間隙0.015mm，偏離設計值0.03-0.05mm），導致低速運轉時摩擦不穩定；齒輪安裝位的同軸度超差（Φ0.06mm，超過設計值Φ0.03mm），引發旋轉偏擺撞擊。
通過針對性改進，模具分型面定位銷升級為H5/g4級精度（配合間隙≤0.005mm），澆口位置避開齒輪安裝區并優化流道截面；壓鑄工藝中持壓時間延長至25秒，模具關鍵區域溫度穩定在210±3℃；后處理增加滑塊導軌的磨削工序（表面Ra≤0.6μm，間隙調整至0.035mm）。改進后，異響返修率降至0.3%以下，產品NVH（噪聲、振動與聲振粗糙度）性能達到主機廠要求。
結論
張緊器鋁壓鑄件的異響問題本質是精度不足引發的“結構-運動-摩擦”系統失衡。通過模具設計的高精度定位、壓鑄工藝的精準參數控制、后處理的尺寸補償與全流程檢測，可有效解決因尺寸偏差、表面缺陷、形位公差超差導致的異響問題。這一技術路徑不僅適用于汽車張緊器，對工業傳動、精密儀器等領域的鋁壓鑄功能部件同樣具有普適性，為高性能壓鑄件的可靠性提升提供了關鍵支撐。
