復雜的防爆類殼體鋁壓鑄件，如何實現內部結構一次壓鑄成型？

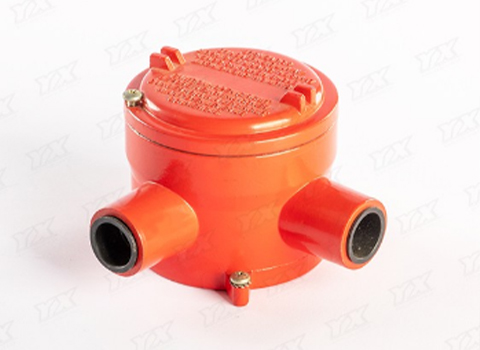

在石油化工反應釜、煤礦瓦斯監測控制柜、天然氣調壓裝置等高風險工業場景中，防爆類殼體不僅需要具備抑制內部爆炸能量外泄的基礎功能，還需集成傳感器安裝腔、電纜穿線通道、散熱流道、防爆接合面等多樣化內部結構。這類復雜結構的傳統制造方式通常依賴“壓鑄主體+后續機加工/焊接/裝配”組合工藝，但存在接合面密封隱患、應力集中風險高、整體重量難控制等問題。隨著工業設備小型化與集成化需求的提升，實現復雜內部結構的一次壓鑄成型已成為行業技術攻關重點。本文從鋁壓鑄工藝特性出發，系統探討復雜防爆殼體內部結構一次成型的關鍵技術路徑。

一、復雜內部結構對一次壓鑄成型的挑戰解析

復雜防爆殼體的內部結構通常包含以下典型特征：

功能性腔體：如傳感器安裝槽（需高尺寸精度±0.1mm）、電纜密封通道（直徑5-20mm且內壁光滑）、防爆隔離腔（壁厚差異達3-8mm）；

薄壁與厚壁過渡區：如散熱流道壁厚2-3mm與主體結構壁厚5-8mm的相鄰區域；

深腔與窄槽結構：如深度超過50mm的盲孔、寬度小于3mm的加強筋間隙；

多向連通特征：如電纜通道與散熱流道的交叉貫通、防爆接合面與內部排氣槽的銜接。

這些結構對壓鑄工藝提出了四方面核心挑戰：

金屬液充填難度大：復雜內腔的流動路徑曲折，易出現局部欠鑄或冷隔；

氣體排出效率低：深腔與窄槽區域的空氣難以完全排出，導致氣孔缺陷；

補縮能力不足：薄壁區域凝固速度快，遠離內澆口的部位易形成縮松；

模具結構復雜性高：需設計多向抽芯機構與精細排氣系統，模具加工與維護成本陡增。

二、一次壓鑄成型的關鍵技術突破方向

1. 澆注系統精準化設計：控制金屬液流動行為

澆注系統是引導鋁液進入型腔的“通道網絡”，其設計直接影響充填質量。針對復雜內部結構，需采用“多級分流+定向控制”策略：

內澆口位置優化：通過Moldflow等模流軟件模擬，將內澆口設置在距離*遠端內腔入口5-10mm處，確保金屬液優先填充深腔與窄槽（如電纜通道），再逐步向主體結構擴展；

流道截面梯度設計：主流道截面積（Φ8-12mm）大于分流道（Φ6-8mm），分流道末端連接內澆口時收縮至Φ3-5mm（薄壁區）或Φ5-7mm（厚壁區），通過變截面調節流速（薄壁區流速控制在0.8-1.2m/s，厚壁區1.5-2.0m/s）；

緩沖式引流結構：在深腔入口前設置直徑略大于通道的“集氣包”（容積為通道體積的1.5-2倍），利用金屬液的動能沖擊集氣包后平穩流入窄槽，減少湍流卷氣。

典型案例：某煤礦瓦斯傳感器防爆殼體的電纜穿線通道（直徑8mm、深度40mm）與散熱流道（寬度5mm、深度30mm）交叉布局，通過將內澆口設置在通道匯聚點上方，配合階梯式分流道（先粗后細），實現了兩個深腔的同步充滿，經X射線檢測內部氣孔率＜1.5%。

2. 排氣系統高效化布局：消除氣體滯留隱患

復雜內腔的氣體主要來源于型腔空氣、涂料揮發物及金屬液前沿的氧化膜。有效的排氣設計需覆蓋“宏觀通道+微觀微孔”兩級體系：

宏觀排氣槽：在分型面、滑塊側隙（單邊間隙0.03-0.05mm）、頂針周邊開設寬度2-3mm、深度0.05-0.1mm的排氣槽，引導大部分空氣從模具邊緣排出；

深腔專用排氣：對于深度超過30mm的盲孔或窄槽，在其*遠端設置直徑1-2mm的透氣鋼鑲件（透氣率＞1000mD），或通過斜頂桿內部加工直徑0.5-1mm的通孔連接模具外部真空系統（真空度-80至-100kPa）；

溢流與集渣包：在金屬液*后填充區域（如厚壁區的角落）設置溢流槽（容積為該區域體積的10%-15%），收集冷金屬與氧化夾雜物，同時通過集渣包頂部連接排氣槽，避免二次卷氣。

實踐驗證：某化工反應釜防爆殼體的多層散熱流道（總長度超過200mm）通過集成真空排氣系統（真空度-90kPa），將流道內部的氣孔缺陷從傳統工藝的3-5處/件降至0-1處/件，有效提升了導熱均勻性。

3. 模具結構適應性創新：支撐復雜幾何特征的成型

復雜內部結構往往需要多向抽芯、局部鑲件等特殊模具結構配合：

多向抽芯機構：對于非直線型的電纜通道或異形腔體，采用斜導柱滑塊（角度15°-20°）、液壓油缸抽芯（行程精度±0.2mm）或聯動抽芯（多個滑塊同步動作）實現復雜路徑的脫模；

局部精細鑲件：對尺寸精度要求*高的傳感器安裝槽（如平面度≤0.05mm），采用預硬鋼（如SKD11）或鈹銅（導熱性好）制作鑲件，通過定位銷（直徑Φ3-5mm）與模具主體精準配合，鑲件與型腔的間隙控制在0.02-0.03mm以避免飛邊；

厚壁區冷卻強化：在易產生縮松的厚壁區（如法蘭連接部位）設置循環水冷通道（間距5-8mm，直徑8-10mm），控制該區域的冷卻速度（比薄壁區慢10%-15%），避免因過快凝固導致的補縮不足。

技術突破點：某天然氣調壓裝置防爆殼體的集成式防爆接合面（寬度20mm、表面粗糙度Ra≤1.6μm）通過鑲嵌石墨銅合金鑲件（摩擦系數低且耐磨損），在一次壓鑄中直接成型，避免了后續機加工導致的應力集中風險。

4. 工藝參數動態匹配：平衡充填與凝固過程

壓鑄工藝參數需根據內部結構特征實時調整：

鋁液溫度：控制在680-720℃（常用ADC12合金），過高易導致氧化加劇，過低則流動性下降；

模具溫度：關鍵薄壁區模具溫度維持在200-230℃（保證金屬液緩慢冷卻），厚壁區降至180-200℃（避免過熱變形）；

射速與壓力：高速射速階段（充填前30%行程）控制在0.8-1.2m/s，低速階段（后70%行程）降至0.3-0.5m/s，*終增壓壓力設定為80-100MPa（確保薄壁區充分補縮）；

持壓時間：根據*厚部位的壁厚計算（通常為壁厚×2-3秒，如8mm壁厚持壓16-24秒），避免過早開模導致縮松。

三、全流程質量控制與驗證體系

1. 過程監控與缺陷預防

實時監測：通過壓力傳感器（監測壓室內壓力波動）、溫度熱電偶（跟蹤模具關鍵點溫度）、流量計（記錄鋁液充填量）采集數據，結合SPC統計過程控制方法，及時調整異常參數；

在線檢測：采用X射線探傷（檢測內部氣孔、縮松，分辨率≤0.2mm）、超聲波檢測（測量壁厚均勻性，誤差≤±0.3mm）對首件及抽檢件進行100%全檢；

模具維護：定期清理排氣槽（每生產50-100件）、檢查抽芯機構間隙（磨損量＞0.1mm時修復）、拋光型腔表面（粗糙度維持Ra≤0.8μm），避免累積缺陷影響成型質量。

2. 成品性能驗證

結構完整性：通過液壓爆破試驗（模擬內部爆炸壓力1.5倍設計值），驗證內部結構無開裂或連接失效；

尺寸精度：使用三坐標測量?jī)x檢測關鍵內部腔體的位置度（≤±0.15mm）、壁厚偏差（≤±0.5mm）；

功能適配性：對集成電纜通道、傳感器安裝槽等功能部件進行實際裝配測試（如電纜穿線順暢性、傳感器固定牢固度），確保一次成型結構滿足使用需求。

結論

復雜防爆類殼體鋁壓鑄件內部結構的一次壓鑄成型，本質是通過澆注系統精準控制金屬液流動、排氣系統高效排除氣體、模具結構創新支撐復雜幾何特征、工藝參數動態匹配平衡充填與凝固的系統性工程。隨著模流仿真技術的精度提升（如多物理場耦合分析）、模具制造精度的提高（如五軸加工中心應用）以及新型鋁合金材料（如高流動性壓鑄合金）的開發，一次壓鑄成型的技術邊界將持續拓展。這一技術的成熟應用，不僅能夠顯著降低制造成本與周期，更能提升防爆殼體的整體可靠性與集成度，為高風險工業裝備的輕量化、小型化發展提供關鍵技術支撐。
